Thông số kỹ thuật
|
tham số |
Đặc điểm kỹ thuật |
|---|---|
|
Tiêu chuẩn |
DIN 7979:1977 |
|
Các kiểu thiết kế |
Loại C / Loại D |
|
Đường kính danh nghĩa |
6–80 mm |
|
Dung sai đường kính |
m6 (bàn tiêu chuẩn) |
|
Chủ đề nội bộ |
M4–M42, tùy thuộc vào đường kính danh nghĩa |
|
Chất liệu loại C |
9SMnPb28K, theo DIN 1651 |
|
Chất liệu loại D |
Thép, độ bền kéo Lớn hơn hoặc bằng 600 N/mm2 |
|
Xử lý nhiệt loại D |
dập tắt |
|
Độ cứng loại D |
60 ± 2 HRC |
|
Độ nhám bề mặt |
Rz 4 |
|
Dung sai kích thước chung |
DIN 7168, Loại C, cho các kích thước không có dung sai quy định |
|
Tùy chỉnh |
Các vật liệu khác và vùng dung sai theo thỏa thuận |
Thiết kế ren bên trong & loại bỏ dễ dàng
Điểm rút ren: Ren bên trong cung cấp điểm gắn cho vít tháo hoặc dụng cụ tháo tương thích, giúp rút chốt dễ dàng hơn khi bảo trì thiết bị.
Giảm thiệt hại khi tháo rời: Sử dụng phương pháp tháo gỡ phù hợp có thể giúp giảm thiểu thiệt hại cho các bộ phận xung quanh so với các kỹ thuật tháo gỡ không kiểm soát.
Định vị thành phần chính xác: Thân chốt hình trụ hỗ trợ căn chỉnh và định vị chính xác các bộ phận giao phối khi đường kính chốt và độ khít lỗ được chỉ định chính xác.
Thiết kế thân thiện với bảo trì: Ren bên trong rất hữu ích trong các đồ gá, dụng cụ và cụm máy nơi có thể cần phải tháo chốt định vị để thay thế, điều chỉnh hoặc bảo dưỡng linh kiện.
Chất liệu, độ cứng và khả năng chống mài mòn
| tham số | Loại C | Loại D |
|---|---|---|
| Vật liệu | Thép 9SMnPb28K, theo DIN 1651 | Thép, theo yêu cầu DIN 7979 |
| Xử lý nhiệt | Không cứng | cứng lại |
| Độ bền kéo tối thiểu | Theo đặc điểm kỹ thuật vật liệu áp dụng | 600 N/mm2 |
| độ cứng | Không có giá trị độ cứng cụ thể được nêu trong tiêu chuẩn được cung cấp | 60 ± 2 HRC |
| Chống mài mòn | Thích hợp cho các ứng dụng phù hợp với điều kiện vật liệu được chỉ định | Điều kiện cứng hỗ trợ cải thiện khả năng chống mài mòn bề mặt |
| Cân nhắc lựa chọn điển hình | Các ứng dụng yêu cầu định vị chính xác mà không có điều kiện cứng được chỉ định | Các ứng dụng đòi hỏi độ cứng và khả năng chống mài mòn cao hơn |
| Xác minh vật liệu | Xác nhận loại thép và yêu cầu vật liệu áp dụng | Xác nhận các yêu cầu về vật liệu, xử lý nhiệt và độ cứng |
- Sản xuất chính xác theo tiêu chuẩn DIN
Chân An Huy cung cấp các chân song song DIN 7979 với ren trong theo yêu cầu kỹ thuật và kích thước hiện hành. Chúng tôi giúp các nhà sản xuất OEM và người mua công nghiệp xác nhận đường kính chốt, dung sai chiều dài, thông số ren trong và loại chốt để đáp ứng các yêu cầu lắp ráp cụ thể.
- Giải pháp tùy chỉnh cho người mua OEM
Chúng tôi hỗ trợ các yêu cầu về chốt song song tùy chỉnh dựa trên bản vẽ của khách hàng và thông số kỹ thuật. Việc lựa chọn vật liệu, xử lý nhiệt, yêu cầu về độ cứng và chi tiết kích thước có thể được xem xét tùy theo ứng dụng dự định, giúp các nhà sản xuất máy móc và người mua kỹ thuật tìm được giải pháp chốt định vị phù hợp.
- Cung cấp số lượng lớn cho mua sắm công nghiệp
Là nhà cung cấp phục vụ nhu cầu mua hàng B2B, An Huy Pins hỗ trợ các đơn hàng số lượng lớn cho các nhà phân phối dây buộc, nhà sản xuất máy móc, công ty thiết bị công nghiệp. Xác nhận thông số kỹ thuật, các yêu cầu kiểm tra đã thống nhất và phối hợp đóng gói giúp hỗ trợ các đơn đặt hàng lặp lại và quy trình mua sắm nhất quán.

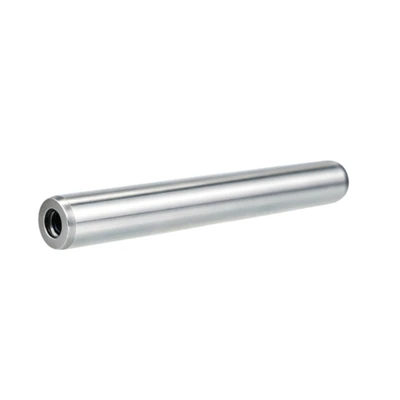

Các chốt chốt rắn có ren bên trong tùy chỉnh
An Huy Pins hỗ trợ các nhà sản xuất OEM, nhà chế tạo máy móc và nhà phân phối dây buộc công nghiệp với các chốt song song được sản xuất theo yêu cầu DIN 7979 hiện hành và các thông số kỹ thuật đã được thống nhất.
- Yêu cầu về đường kính và chiều dài: Người mua có thể chỉ định đường kính danh nghĩa và chiều dài chốt cần thiết theo bản vẽ lắp ráp, không gian lắp đặt và yêu cầu định vị.
- Lựa chọn vật liệu và độ cứng: Thiết kế loại C và loại D có yêu cầu về vật liệu và độ cứng khác nhau. Người mua có thể xác định loại yêu cầu và xác nhận bất kỳ yêu cầu vật liệu cụ thể nào của dự án trước khi sản xuất.
- Thông số kỹ thuật của ren trong: Kích thước và độ sâu của ren trong phải tương ứng với kích thước tiêu chuẩn hiện hành hoặc bản vẽ của khách hàng đã được phê duyệt. Các yêu cầu đặc biệt phải được xem xét kỹ thuật.
Khách hàng & Hợp tác của chúng tôi
Kiểm soát chất lượng
An Huy Pins hiểu tầm quan trọng của độ chính xác về kích thước và thông số kỹ thuật sản phẩm nhất quán đối với các ứng dụng định vị chính xác và buộc chặt công nghiệp. Các yêu cầu kiểm soát chất lượng của chúng tôi có thể được điều chỉnh theo các thông số kỹ thuật hiện hành của DIN 7979 và bản vẽ của khách hàng để hỗ trợ nhu cầu của các nhà sản xuất OEM, nhà chế tạo máy móc và nhà phân phối dây buộc công nghiệp.
Câu hỏi thường gặp
Sự khác biệt giữa chốt song song có ren trong và chốt song song tiêu chuẩn là gì?
Chốt song song tiêu chuẩn có thân hình trụ đặc không có ren rút bên trong. Chốt song song có ren trong bao gồm một lỗ ren ở một đầu, cho phép dụng cụ phù hợp tiếp xúc với chốt trong quá trình tháo. Thiết kế ren đặc biệt hữu ích trong các cụm lắp ráp chính xác đòi hỏi phải bảo trì hoặc tháo gỡ định kỳ.
Cần xem xét sự phù hợp với lỗ nào khi chọn chốt song song DIN 7979?
Độ vừa khít của lỗ yêu cầu phụ thuộc vào dung sai đường kính quy định của chốt và các yêu cầu về vị trí của cụm. Các chân DIN 7979 thường được chỉ định với dung sai đường kính m6, nhưng lỗ giao phối phải được thiết kế theo bản vẽ kỹ thuật và độ vừa vặn cần thiết. Người mua nên xác nhận cả dung sai chốt và lỗ trước khi đặt hàng.
Ren bên trong có được thiết kế để siết chặt các bộ phận bằng vít không?
Ren bên trong chủ yếu nhằm mục đích hỗ trợ việc tháo chốt hơn là dùng làm kết nối buộc chặt chính. Thân hình trụ cung cấp chức năng định vị, trong khi ren bên trong cung cấp một điểm để gắn dụng cụ tháo lắp. Cần chỉ định hệ thống buộc vít riêng biệt nếu cụm lắp ráp yêu cầu kẹp bằng ren.
