Thông số kỹ thuật
|
tham số |
Đặc điểm kỹ thuật |
|---|---|
|
Tiêu chuẩn |
DIN 6796, DIN EN 16983 Dòng A, B, C |
|
Kích thước danh nghĩa DIN 6796 |
M2–M30 |
|
DIN 6796 Đường kính trong (d1) |
2,2–31 mm |
|
DIN 6796 Đường kính ngoài (d2) |
5–70 mm |
|
DIN 6796 Độ dày (s) |
0,4–7 mm |
|
DIN EN 16983 Dòng A |
Đường kính ngoài: 8–250 mm; Độ dày: 0,4–14 mm |
|
DIN EN 16983 Dòng B |
Đường kính ngoài: 8–250 mm; Độ dày: 0,3–10 mm |
|
DIN EN 16983 Dòng C |
Đường kính ngoài: 8–250 mm; Độ dày: 0,2–7 mm |
|
Vật liệu |
Theo yêu cầu của khách hàng và thông số kỹ thuật áp dụng |
|
Tải & Độ lệch |
Theo tiêu chuẩn, kích thước và hàng loạt |

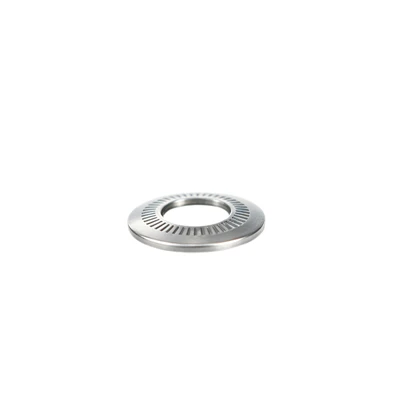

Ưu điểm chính của vòng đệm khóa lò xo hình nón
Vòng đệm khóa lò xo hình nón có cấu hình hình nón cung cấp độ lệch đàn hồi khi bị nén dọc trục. Thiết kế của chúng hỗ trợ hoạt động kẹp được kiểm soát trong các mối nối bắt vít, với hiệu suất được xác định bởi hình dạng vòng đệm, đặc tính vật liệu và điều kiện lắp đặt.
- Bù đàn hồi cho chuyển động chung
Cấu hình hình nón cung cấp hành trình lò xo dọc trục để thích ứng với những thay đổi kích thước nhỏ và độ lún của khớp, giúp duy trì lực kẹp trong phạm vi làm việc được thiết kế.
- Đặc điểm độ lệch tải được xác định
Có sẵn với nhiều kích thước và thiết kế được tiêu chuẩn hóa khác nhau, những vòng đệm này có thể được lựa chọn theo các yêu cầu về tải trọng và độ lệch được chỉ định cho cụm lắp ráp bằng bu lông.
- Thiết kế lò xo hướng trục nhỏ gọn
Cấu trúc hình đĩa cung cấp hoạt động lò xo trong một không gian trục tương đối nhỏ, làm cho nó phù hợp với các cụm lắp ráp có chiều cao lắp đặt và không gian sẵn có bị hạn chế.
Hướng lắp đặt & bề mặt chỗ ngồi
Định hướng cài đặt
Lắp đặt vòng đệm hình nón theo hướng được chỉ định trong bản vẽ kỹ thuật hoặc hướng dẫn lắp ráp. Hướng hình nón xác định cách máy giặt tiếp xúc với các bộ phận liền kề và cách nó biến dạng khi bị nén.
Khả năng tương thích bề mặt chỗ ngồi
Đảm bảo các bề mặt tiếp xúc đủ phẳng, sạch sẽ và không có gờ hoặc mảnh vụn. Tiếp xúc không đều có thể gây ra ứng suất cục bộ và ảnh hưởng đến hoạt động lệch tải của máy giặt.
Không gian nén có sẵn
Cho phép đủ không gian dọc trục để vòng đệm lệch trong phạm vi làm việc được chỉ định. Tránh làm phẳng hoặc nén ngoài ý muốn vượt quá giới hạn thiết kế.
Đặc điểm kỹ thuật lắp ráp
Xác nhận kích thước vòng đệm, kích thước bu lông, bề mặt đỡ và các điều kiện kẹp cần thiết trước khi lắp đặt. Đối với các sản phẩm DIN 6796 và DIN EN 16983 Series A, B và C, hãy tuân theo các thông số kỹ thuật hiện hành của sản phẩm thay vì cho rằng tất cả các thiết kế đều có chung yêu cầu lắp đặt.
Câu hỏi thường gặp
Sự khác biệt giữa vòng đệm hình nón DIN 6796 và DIN EN 16983 là gì?
Các tiêu chuẩn này bao gồm các thông số kỹ thuật và yêu cầu thiết kế khác nhau của sản phẩm. Người mua nên so sánh các kích thước được chỉ định, hình dạng máy giặt và hiệu suất cơ học thay vì chỉ chọn sản phẩm thay thế chỉ dựa trên đường kính danh nghĩa.
Có thể sử dụng vòng đệm khóa lò xo hình nón với bu lông cường độ cao không?
Chúng có thể được sử dụng khi khả năng chịu tải, kích thước, đặc tính vật liệu và phạm vi nén của máy giặt tương thích với mối nối bu lông. Vòng đệm nên được lựa chọn theo thiết kế lắp ráp chứ không phải chỉ theo cấp độ bền của bu lông.
Tôi có thể yêu cầu mẫu trước khi đặt hàng số lượng lớn không?
Tính sẵn có của mẫu có thể được xác nhận theo tiêu chuẩn, kích thước và điều kiện sản xuất cần thiết. Người mua có thể sử dụng mẫu để xác minh khả năng tương thích về kích thước và tiến hành thử nghiệm lắp ráp trước khi phê duyệt sản xuất số lượng lớn.
